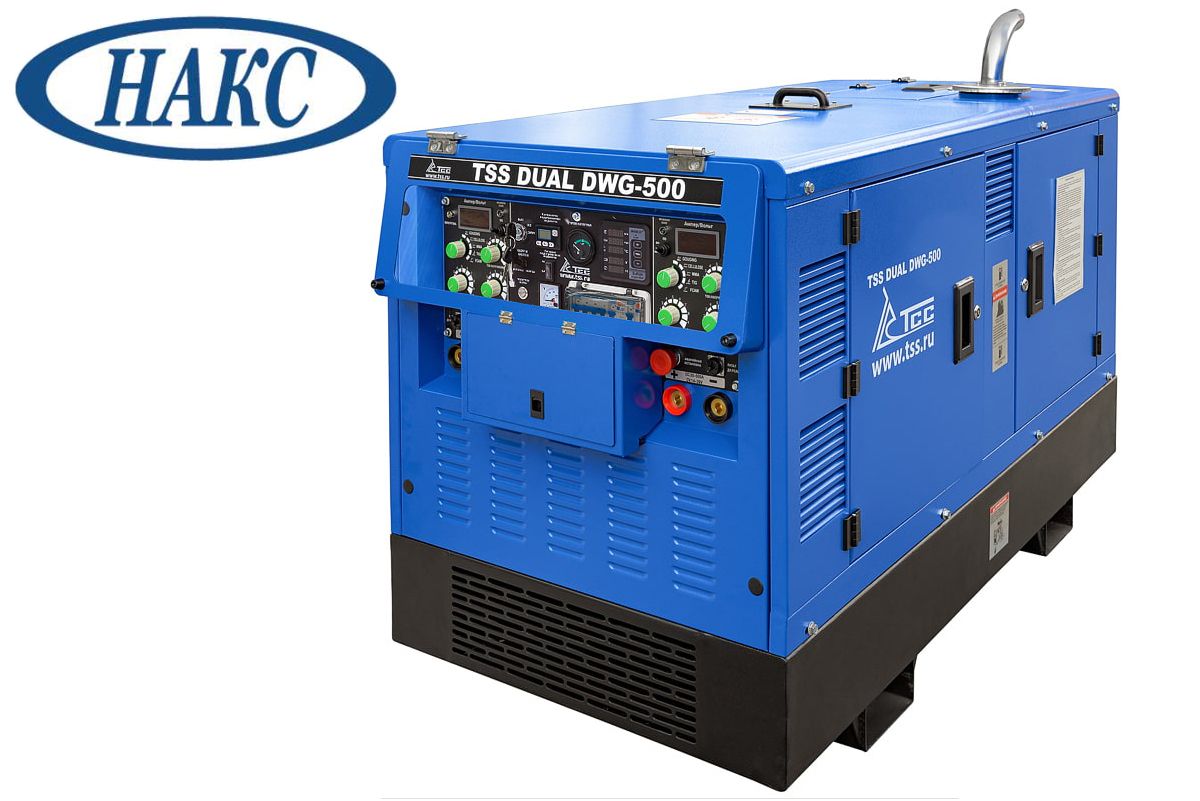

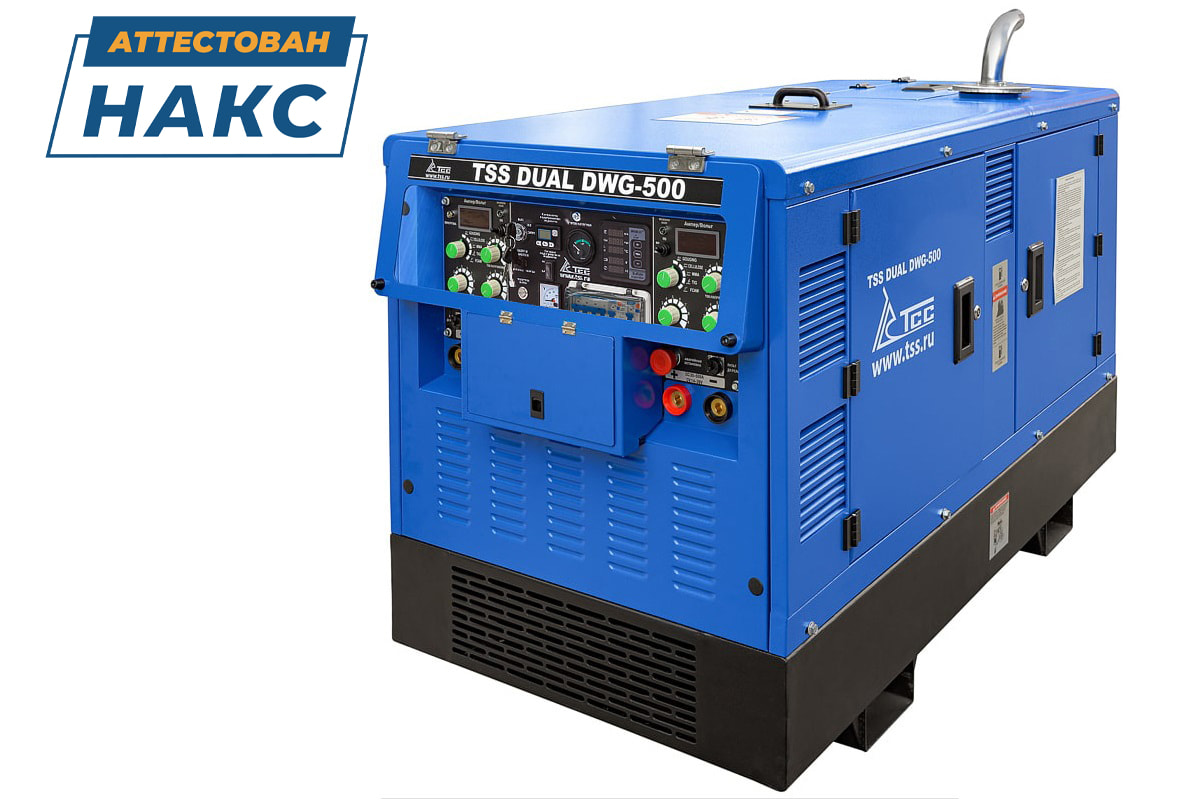

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 039736
Артикул: 039736
Гарантия, срок (мес): 24 месяцев/2000 моточасов
-
Технические характеристики Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 039736
Общие характеристики Артикул 039736 Мощность ном., кВт 22 Мощность макс., кВт 25 Мощность ном., кВА 27.5 Мощность макс., кВА 31.2 Коэффициент мощности 0.8 Напряжение (В) 230/400 Количество фаз 3/1 Частота, Гц 50 Исполнение Шумозащитный кожух Тип кожуха Шумозащитный кожух Регулятор напряжения AVR Уровень шума (dB/7м) 83 Расход топлива л/час 7 Тип запуска Электростарт Номинальный ток (А) 50.5 Установленный аккумулятор Ah/V 75/12 Степень защиты IP44 Диаметр электрода, мм 1,6-10 Напряжение холостого хода, В 74 Количество розеток 220В 1х16А, 1х32А Приборы контроля Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов Род сварочного тока Постоянный Модель генератора WHI184G Блок зарядки АКБ Да Автомат защиты Да Масса брутто, кг 850 Упаковка Фанерный ящик Электрическая мощность, кВт 22 Выход 12V (Ампер) нет Дисплей сварочного тока Да Останов по низкому давлению масла Да Дистанционная регулировка тока Да Тип генератора Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной Диаметр порошковой проволоки, мм 1,6 / 2,0 ПВ, % 60 Гарантия, срок (мес) 24 месяцев/2000 моточасов Серия Сварочный агрегат Двигатель Бренд двигателя Weichai Модель двигателя Weichai WP2.3D33E200 Двигатель Weichai WP2.3D33E200 Тип двигателя Вертикальный, рядный, 4-тактный, с водяным охлаждением Система охлаждения Жидкостная Рабочий объём двигателя (л) 2.3 Мощность двигателя, кВт/л.с. 30 ( макс. 33 )/ 41 ( макс 45) Рекомендуемый тип масла SAE 15W40/10W30 Ёмкость масляной системы (л) 8 Объём топливного бака (л) 85 Вид топлива дизель Частота вращения коленвала (об/мин) 1500 Предпусковой подогреватель Да Габариты Габаритные размеры (Д;Ш;В; мм) 1680x820x1010 Габаритные размеры упаковки (Д;Ш;В; мм) 1815х950х1105 Масса, кг 750 -
Описание Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 039736

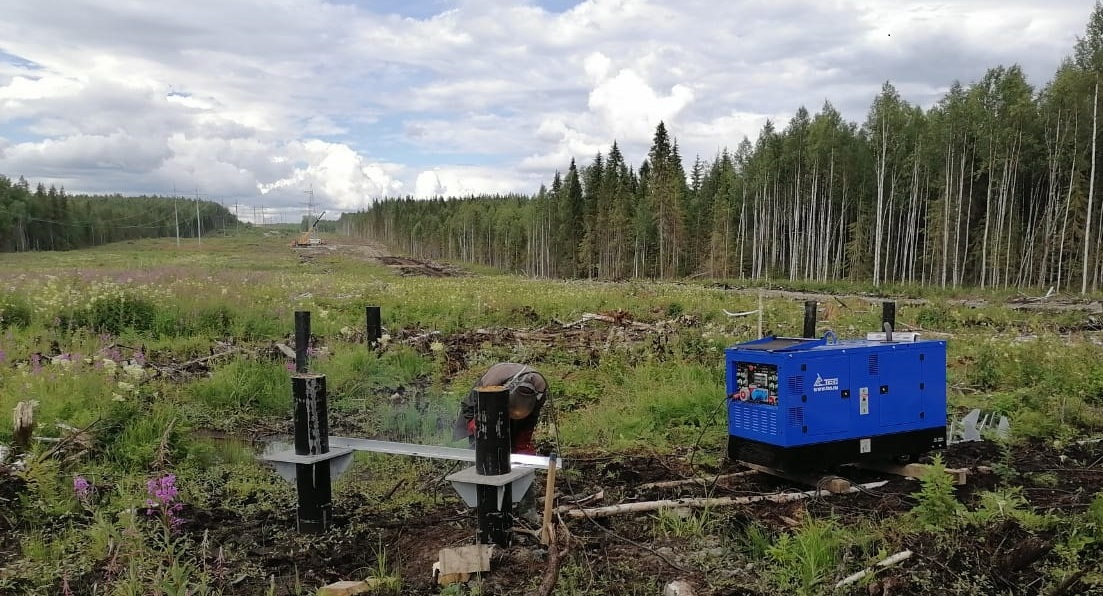

Мощность и области применения!Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока.
Суммарный сварочный ток 500А. Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.
Надежность работыДвухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.
В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
- Одновременное питание электропотребителей и сварочный процесс Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
- 22 кВт – номинальная мощность 25 кВт максимальная выходная мощность для питания электропотребителей
- Объем бака 85 л, расход 7 л/ чаc 12 часов автономной работы на одном баке, при максимальной мощности
- Сварочные функции на оба поста: MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
- Сварка электродами с различным металлургическим типом покрытия Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ПАНЕЛЬ УПРАВЛЕНИЯ:-
1. Дисплей тока/напряжения
2. Выключатель VRD
3. Индикатор VRD
4. Ключ запуска 5. Контроллер подогревателя жидкости
6. Питание подогревателя жидкости
7. Указатель уровня топлива
8. Многофункциональный дисплей:
- обороты двигателя
- давление масла
- температура охлаждающей жидкости
- заряд аккумулятора
- счетчик моточасов
9. Индикатор VRD
10. Выключатель VRD
11. Дисплей тока/напряжения
12. Аварийный индикатор
13. Переключатель режимов сварки
14. Регулятор сварочного тока/напряжения
15. Регулятор Горячего старта
16. Регулятор Форсажа дуги
17. Разъём для подключения пульта ДУ ММА
-
18. Клемма «-» поста В
19. Кнопка аварийной остановки
20. Клемма «+» поста В
21. Главный автомат защиты
22. 1-фазная розетка (АС 230В)
23. Силовая 1-фазная розетка (АС 230В)
24. Вольтметр
25. 3-фазная розетка (АС 400В)
26. Подогрев масла
27. Клемма «+» поста А
28. Контакт заземления
29. Переключатель Холостого хода/Нагрузки
30. Клемма «-» поста А
31. Разъём для подключения пульта ДУ ММА
32. Регулятор Горячего старта
33. Регулятор Форсажа дуги
34. Переключатель режимов сварки
35. Регулятор сварочного тока/напряжения
36. Аварийный индикатор
ПРЕИМУЩЕСТВА:-
Одновременное питание электропотребителей и сварочный процесс
-
12 часов автономной работы на одном баке, при максимальной мощности
Объем бака 85 л, расход 7 л/ час
-
-
Приборы для контроля на панели управления - пост А
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
-
Приборы для контроля на панели управления - пост В
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
-
Сварочные функции на пост А
• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
-
Сварочные функции на пост В
• MMA (ручная дуговая сварка)
• CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
• Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
• FCAW (полуавтоматическая сварка порошковой проволокой)
• CAG-A (воздушно-дуговая строжка угольным электродом)
Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги
Сварка электродами с различным металлургическим типом покрытия
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления
Сварочные функции на оба поста:
MMA (ручная дуговая сварка)
CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW (полуавтоматическая сварка порошковой проволокой)
CAG-A (воздушно-дуговая строжка угольным электродом)
Таблица. Распределение мощности на сварку и генератор
Пост A, Сварочный ток(A) Пост A, Напряжение (В) Пост A Потребление мощности генератора (кВт) Пост B, Сварочный ток(A) Пост B, Напряжение (В) Пост B Потребление мощности генератора (кВт) Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт) 100 24 3 100 24 3 19 150 26 4,8 150 26 4,8 15,4 200 28 6,7 200 28 6,7 11,6 250 30 9 250 30 9 7 300 32 11,5 300 32 11,5 2 350 34 14,5 350 34 14,5 / 400 36 17,5 / 450 38 20,5 / 500 40 24 /
ОПИСАНИЕ МОДЕЛИ:-
СВАРОЧНЫЙ ТОК:
-
Пост А
Регулируемый горячий старт
Регулируемый форсаж дуги
-
Пост В
Регулируемый горячий старт
Регулируемый форсаж дуги
-
Пост А
Функция VRD
-
Пост В
Функция VRD
- Подогрев масла Для запуска в холодное время года
-
Пост А
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
-
Пост В
Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)
- Кнопка экстренной остановки Для удобства оператора
-
>Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А - 250А (ПВ 100%) + пост В - 250А (ПВ 100%)
олько пост А - 350А (ПВ 60%) или пост В - 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт - оба поста
Регулируемый форсаж дуги - оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости
Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки
КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки - максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А - выходная мощность 7 кВт
Розетки - AC400В/50,5A, AC230В/ 2х16А

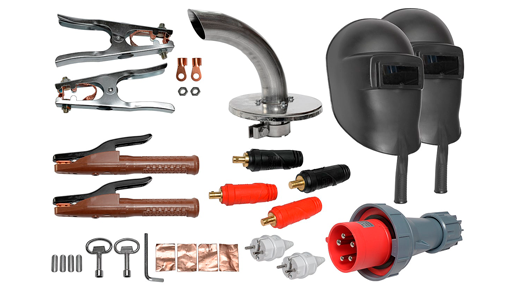

КОМПЛЕКТАЦИЯ:-
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А - 2 шт.
- Клемма заземления 500А - 2 шт.
- Штепсельная вилка 1~/230В 16A - 2 шт.
- Штепсельная вилка 3~/400В - 1 шт.
- MMA пульт ДУ для поста В (500А, 15 м) - 1 шт.
- MMA пульт ДУ для поста А (350А, 15 м) - 1 шт.
- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ:- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
