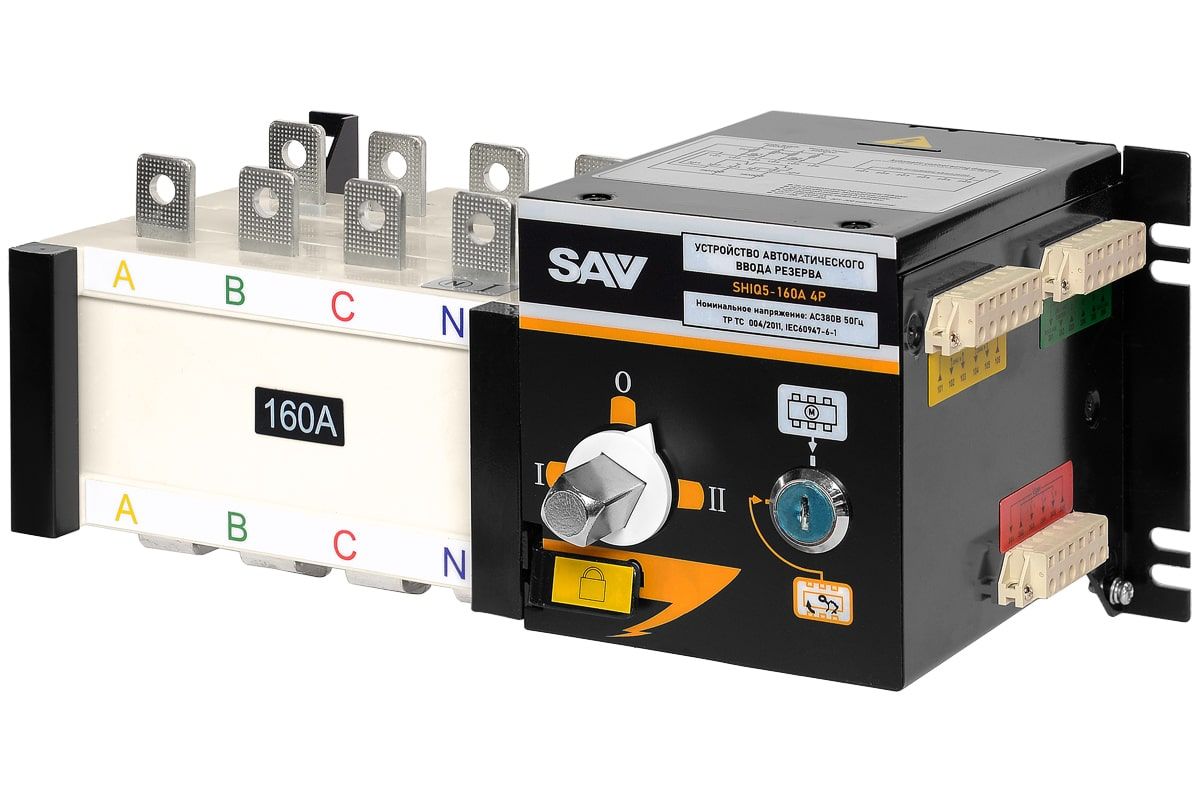

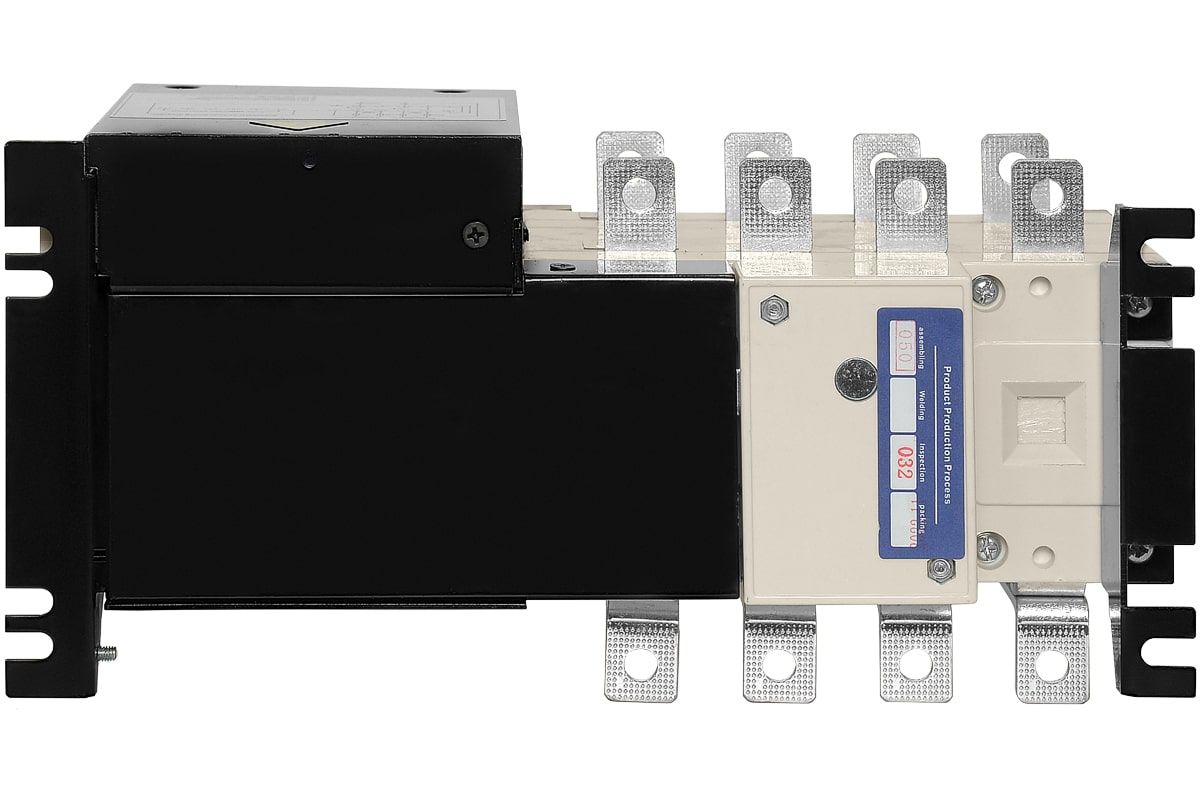

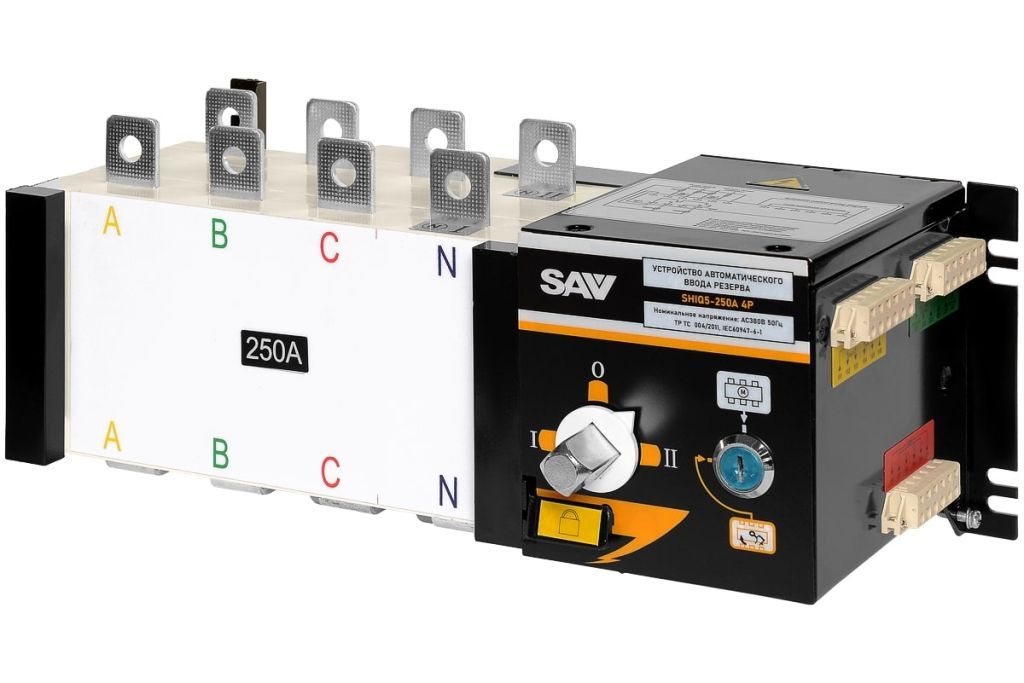

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P 019924
-
Технические характеристики Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P 019924
Общие характеристики Артикул 019924 Класс защиты обмотки III Номинальный ток (А) 160 Класс защиты IP20 Кол-во полюсов переключателя 4 Номинальное напр., В 400 Влажность, % не более 90 Номинальная коммутационная способность 10Iном. Кратковременное отклонение номинального тока, кA 20 Номинальное рабочее напряжение управления Vs, В 220 Номинальная отключающая способность 8Iном. Номинальный предел мощности КЗ, кА 9кА Номинальное импульсное напряжение Uimp, кВ 8 Ток термической стойкости Ith, A 160 Время переключения I-II или II-I, сек 1,0 Номинальное напряжение изоляции Ui, В 750 Габариты Габаритные размеры (Д;Ш;В; мм) 406х135х261 Длина (мм) 406 Ширина (мм) 135 Высота (мм) 261 Масса, кг 5.2 -
Описание Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P 019924

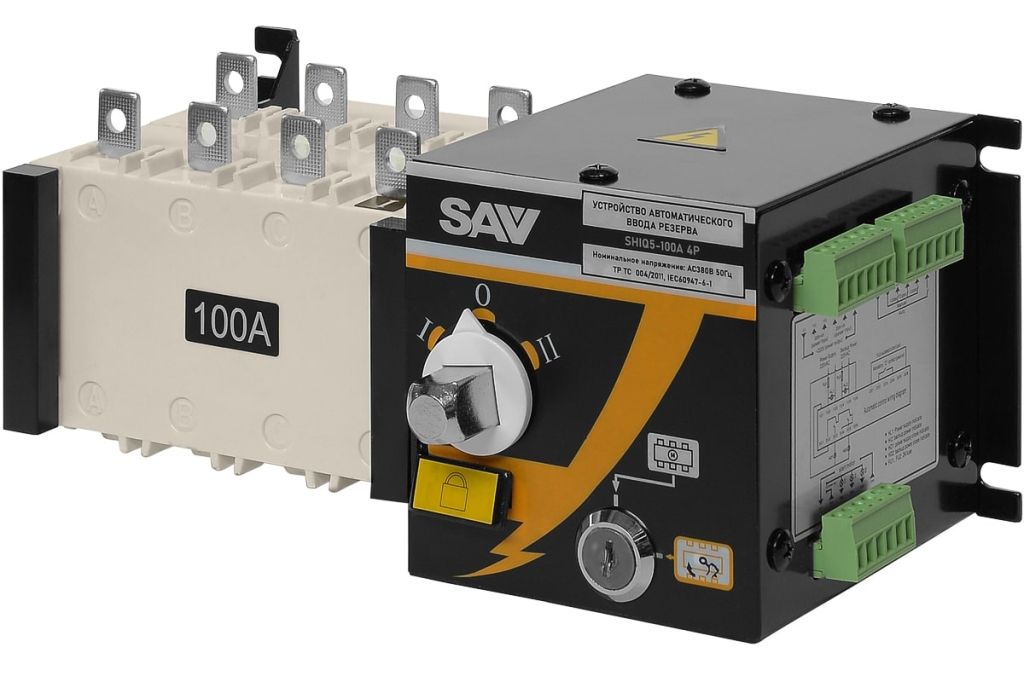

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:
-
Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;
Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).
В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.
В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены
При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А
Свойства
Преимущества
Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов
Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов.
Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5)
Срок службы дольше на 45%
Надёжность срабатывания выше на 50%Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С
Вероятность ранних отказов меньше на 30%
Блок управления производится с высокой точностью на беспылевом производственном участке (6)
Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА
ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А
РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ
Модель
Артикул 1С
А
А1
B
B1
C
E
G
J
K
L
N
P
K
S
I
U
W
dX
Y
Y1
SHIQ5-100/4P
019923
406
316
135
134
261
208
166
295
78/108
7
87
36
20
25
3,5
134
155
9
56
141
-
-
