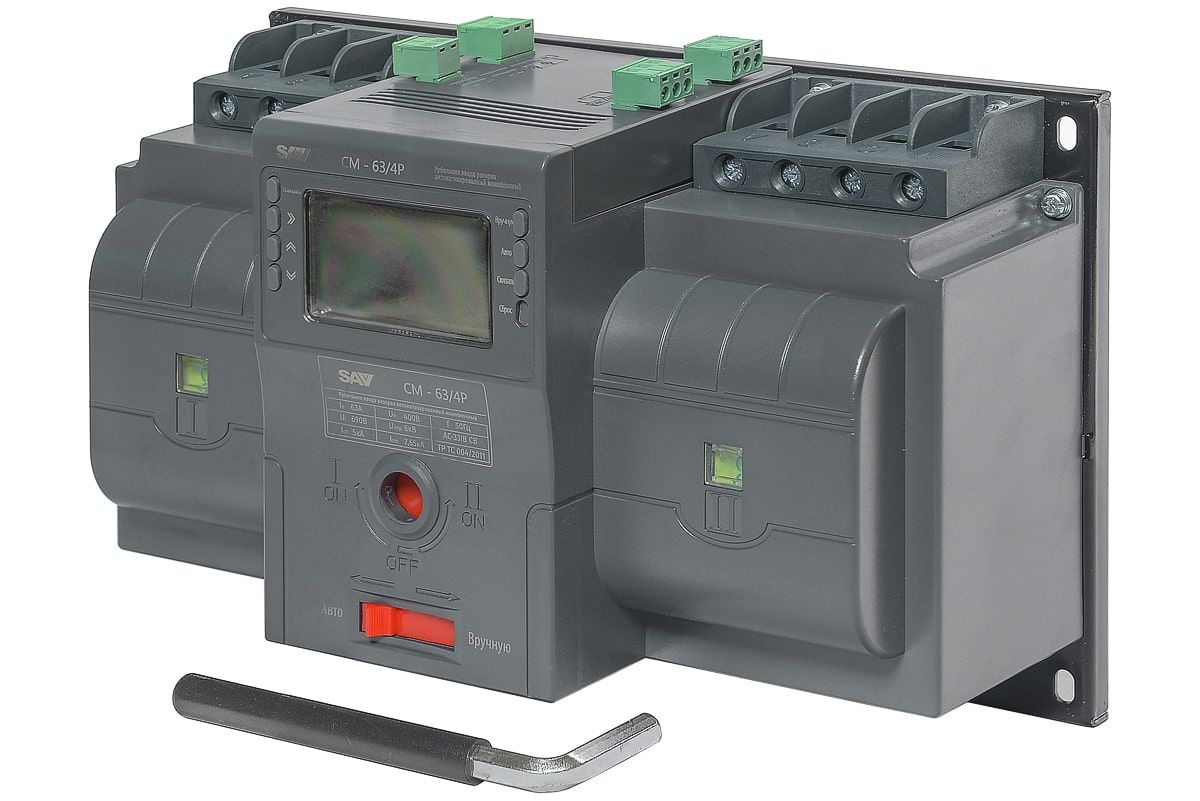

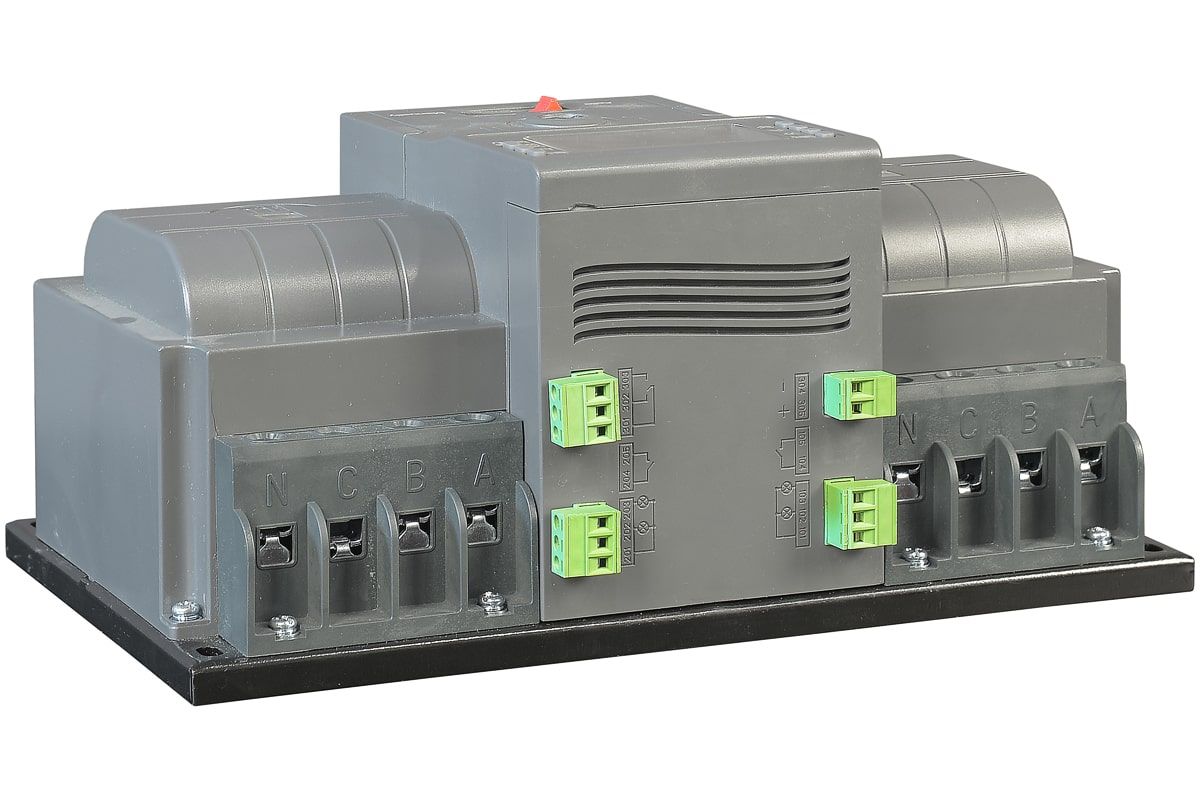

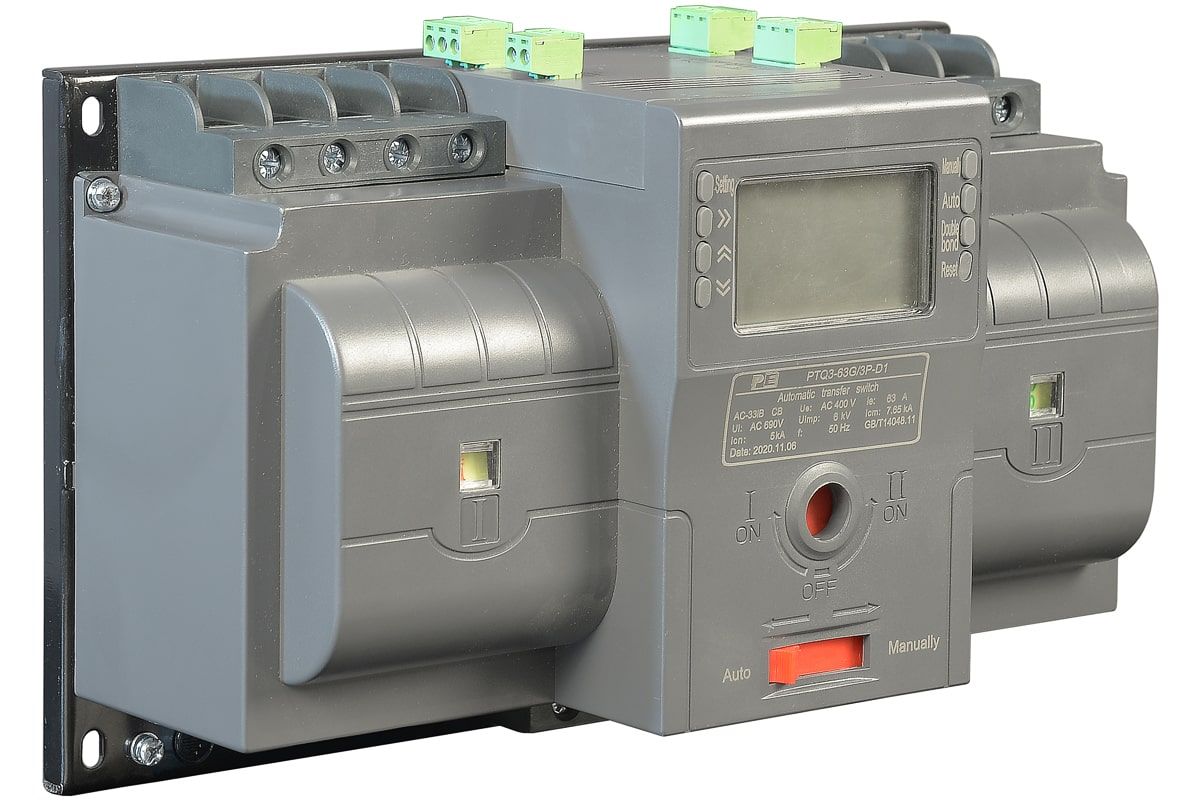

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/ 032942
-
Технические характеристики Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/ 032942
Общие характеристики Артикул 032942 Класс защиты обмотки III Номинальный ток (А) 63 Класс защиты IP20 Кол-во полюсов переключателя 4 Номинальное напр., В 400 Влажность, % до 90% Номинальная коммутационная способность 7,65кА Номинальная отключающая способность 5кА Номинальное импульсное напряжение Uimp, кВ 6 Время переключения I-II или II-I, сек от 1 до 99 Номинальное напряжение изоляции Ui, В 690 Габариты Габаритные размеры (Д;Ш;В; мм) 276x172x124 Длина (мм) 276 Ширина (мм) 172 Высота (мм) 124 Масса, кг 3.5 -
Описание Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/ 032942
Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:
-
Выпускается в версиях с 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям
Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).
Срабатывает в результате:
-
Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального
Обеспечивает
-
управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией
Три рабочих режима:
-
FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
Свойства
Преимущества
Может управлять генераторной установкой
Выполняет базовые функции шкафа АВР
Нет необходимости в покупке шкафа!
Затраты на создание установки меньше на 50%
Содержит автоматические выключатели на DIN-рейке
Имеет надёжный механизм со стальными движущимися частямиОбеспечивает безопасность электроустановки
Имеет длительный срок службы
Выполняет часть функций распределительного щиткаИмеет внутренний источник питания в функцией резервного питания
Привод потребляет энергию только в момент переключенияНет потерь на питание устройства
Устройство ее нагреваетсяЛёгкое программирование контроллера в 8 шагов
Лёгкая и быстрая первичная настройка
Повторная настройка легко делается владельцемКонтроллер может измерять параметры всех фаз линий питания
Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервнымВысокий уровень безопасности
Надёжная защита от ошибок пользователя
УСЛОВИЯ ПРИМЕНЕНИЯ
-
Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
-
-
